Total TG11012556 1100W Angle Grinder User Manual

1. Giới thiệu

The Total TG11012556 1100 Watt Angle Grinder is a versatile electric power tool designed for grinding, cutting, and polishing various materials. This manual provides essential information for the safe and efficient operation, setup, and maintenance of your angle grinder. Please read these instructions carefully before use and keep them for future reference.

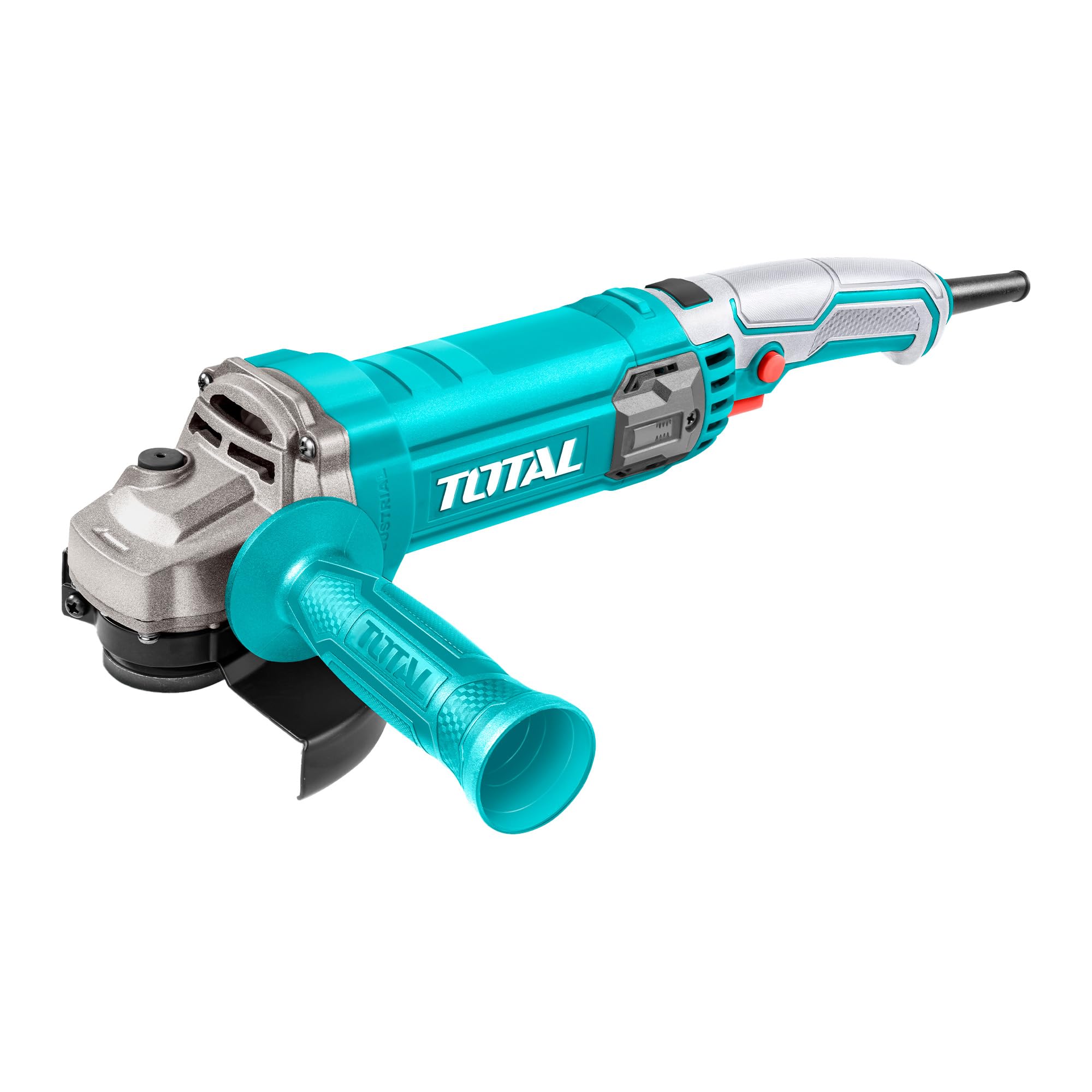

Hình ảnh 1.1: Chính view of the Total TG11012556 1100W Angle Grinder.

2. Hướng dẫn an toàn

Luôn tuân thủ các biện pháp phòng ngừa an toàn cơ bản để giảm nguy cơ hỏa hoạn, điện giật và thương tích cá nhân khi vận hành dụng cụ điện.

2.1 An toàn chung về dụng cụ điện

• An toàn khu vực làm việc: Giữ khu vực làm việc sạch sẽ và đủ ánh sáng. Khu vực bừa bộn hoặc tối tăm dễ gây tai nạn. Không vận hành dụng cụ điện trong môi trường dễ cháy nổ, chẳng hạn như gần chất lỏng, khí hoặc bụi dễ cháy.
• An toàn điện: Phích cắm dụng cụ điện phải khớp với ổ cắm. Tuyệt đối không sửa đổi phích cắm dưới bất kỳ hình thức nào. Không lạm dụng dây điện. Tuyệt đối không sử dụng dây điện để mang vác, kéo hoặc rút phích cắm dụng cụ điện. Để dây điện tránh xa nguồn nhiệt, dầu mỡ, cạnh sắc hoặc các bộ phận chuyển động.
• An toàn cá nhân: Always wear appropriate personal protective equipment (PPE) including safety glasses, hearing protection, gloves, and a dust mask. Dress properly; avoid loose clothing or jewelry that can get caught in moving parts.
• Sử dụng và chăm sóc công cụ: Không được ép dụng cụ điện. Sử dụng đúng dụng cụ điện cho mục đích sử dụng của bạn. Rút phích cắm khỏi nguồn điện trước khi thực hiện bất kỳ điều chỉnh, thay đổi phụ kiện hoặc cất giữ dụng cụ điện.

2.2 Specific Angle Grinder Safety

• Always ensure the guard is correctly positioned and securely fastened before operation.
• Use only discs that are rated for the grinder's speed and size (125mm).
• Hold the tool firmly with both hands, utilizing the auxiliary handle for maximum control.
• Be aware of kickback and how to avoid it. Kickback is a sudden reaction to a pinched or snagged rotating wheel.
• Do not use the grinder for applications for which it is not intended.

3. Nội dung gói hàng

Xác minh rằng tất cả các mục đều có sẵn khi mở hộp:

• 1 x Total TG11012556 1100W Angle Grinder
• 1 x 125mm Disc
• 1 x Tay cầm phụ
• 1 x Disc Guard
• 1 x Spanner (for disc changes)
• 1 x Hướng dẫn sử dụng

4. Thông số kỹ thuật

Image 4.1: Angle Grinder with approximate dimensions for reference.

5. Thiết lập

5.1 Lắp tay cầm phụ

1. Hãy đảm bảo rằng máy mài góc đã được rút phích cắm khỏi nguồn điện.
2. The auxiliary handle can be screwed into one of the threaded holes on either side of the gear housing, depending on your preference and working conditions.
3. Vặn chặt tay cầm bằng tay.

5.2 Installing/Changing the Grinding Disc

1. An toàn là trên hết: Always unplug the tool before changing discs.
2. Nhấn và giữ nút khóa trục chính nằm trên vỏ hộp số.
3. Using the provided spanner, loosen the flange nut by turning it counter-clockwise.
4. Tháo đĩa cũ (nếu có) và làm sạch các mép.
5. Place the new 125mm disc onto the inner flange, ensuring it sits flush.
6. Replace the outer flange nut and tighten it clockwise with the spanner while holding the spindle lock button. Do not overtighten.

5.3 Điều chỉnh tấm chắn

1. The disc guard protects against sparks and debris. Ensure it is securely attached and adjusted to provide maximum protection for your specific task.
2. Nới lỏng lớp bảo vệamping screw (if applicable), rotate the guard to the desired position, and then securely tighten the screw.

6. Hướng dẫn vận hành

6.1 Bật / Tắt nguồn

1. Connect the angle grinder to a suitable 220-240V power outlet.
2. To start the tool, slide the ON/OFF switch forward. For continuous operation, press the front part of the switch down.
3. To stop the tool, release the switch. If locked on, press the rear part of the switch to release it.

6.2 Điều khiển tốc độ thay đổi

This model features variable speed control, allowing you to adjust the RPM for different materials and applications. Refer to the speed dial or control mechanism on your tool to select the appropriate speed. Lower speeds are generally used for polishing or working with sensitive materials, while higher speeds are for aggressive grinding and cutting.

6.3 Kỹ thuật mài và cắt

• Luôn đảm bảo đĩa đạt tốc độ tối đa trước khi tiếp xúc với phôi.
• For grinding, hold the tool at a slight angle (15-30 degrees) to the workpiece. Apply moderate pressure and move the tool smoothly across the surface.
• For cutting, hold the tool perpendicular to the workpiece. Make straight, steady cuts without twisting or forcing the disc.
• Avoid applying excessive pressure, as this can damage the disc, reduce tool life, and increase the risk of kickback.

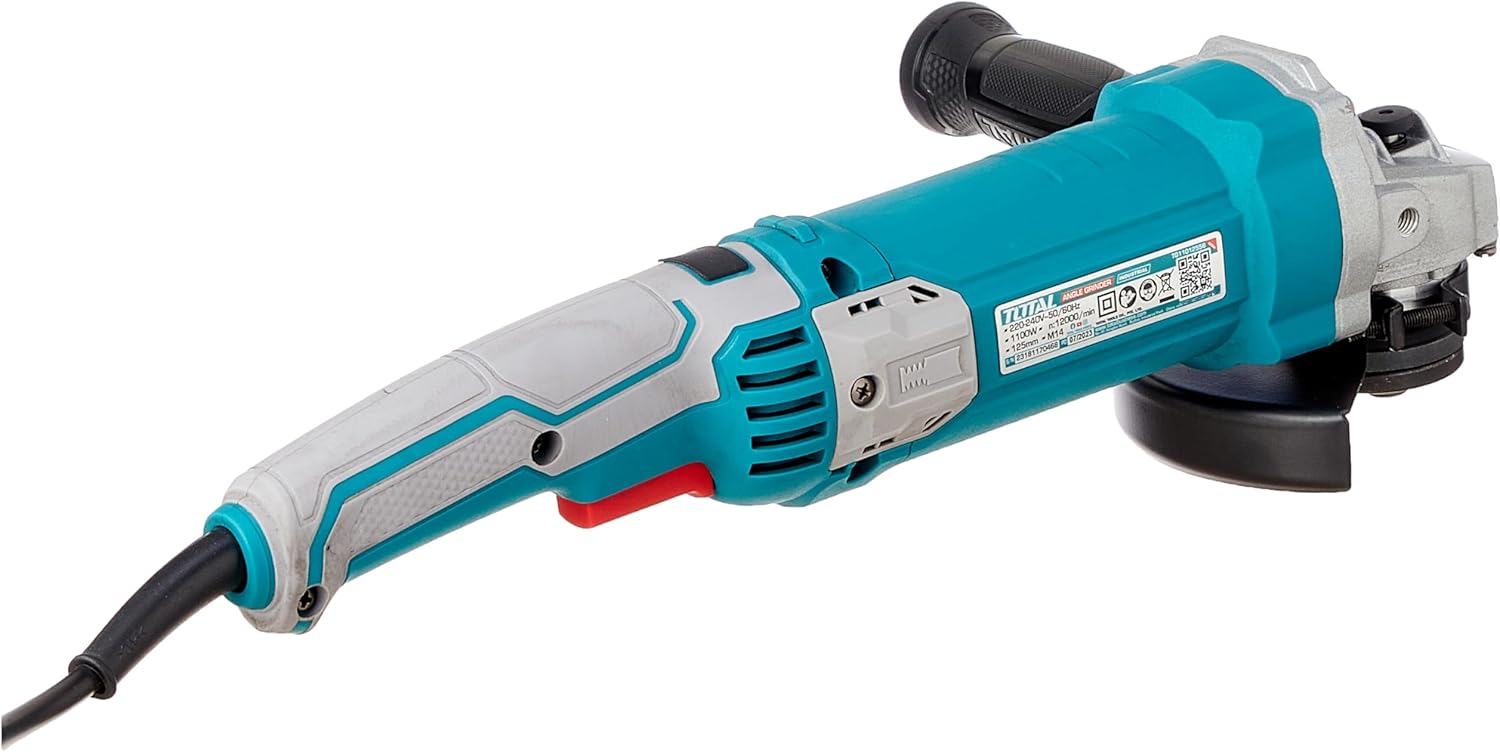

Hình ảnh 6.1: Ví dụample of the angle grinder being used for a task.

7. Bảo trì

Bảo trì thường xuyên đảm bảo hiệu suất tối ưu và kéo dài tuổi thọ cho dụng cụ của bạn.

7.1 Vệ sinh

• Luôn rút phích cắm của dụng cụ trước khi vệ sinh.
• Keep the ventilation openings clear to prevent overheating. Use a soft brush or compressed air to remove dust and debris.
• Không sử dụng nước hoặc chất tẩy rửa hóa học.

7.2 Kiểm tra và thay thế đĩa

• Regularly inspect discs for cracks, chips, or excessive wear. Replace damaged or worn discs immediately.
• Ensure replacement discs match the specified diameter (125mm) and are rated for the grinder's speed.

7.3 Lưu trữ

Store the angle grinder in a dry, secure place out of reach of children. Protect it from moisture and direct sunlight.

KHAI THÁC. Xử lý sự cố

Nếu bạn gặp sự cố với máy mài góc, hãy tham khảo các vấn đề và giải pháp thường gặp sau đây:

If the problem persists after attempting these solutions, please contact Total customer support.

9. Bảo hành và Hỗ trợ

For warranty information, service, or technical support, please refer to the warranty card included with your product or visit the official Total tools webtrang web. Giữ lại biên lai mua hàng làm bằng chứng mua hàng.
