1. Giới thiệu
This manual provides essential information for the safe and efficient operation of your Sumry 3.6kW 24V Hybrid Off-Grid Solar Inverter. Please read this manual thoroughly before installation and use, and retain it for future reference. This inverter is designed to provide pure sine wave power for various off-grid applications, integrating solar power, battery power, and utility power management.
1.1 Hướng dẫn an toàn
- Nhân viên có trình độ: Việc lắp đặt và bảo trì phải được thực hiện bởi nhân viên có chuyên môn.
- Thông gió: Đảm bảo thông gió đầy đủ xung quanh bộ biến tần để tránh quá nhiệt.
- Tiếp xúc với nước: Do not expose the inverter to rain, snow, or liquids of any type.
- Tiếp địa đúng cách: Biến tần phải được nối đất đúng cách.
- Ngắt nguồn: Luôn ngắt tất cả các nguồn điện (năng lượng mặt trời, pin, điện lưới) trước khi thực hiện bất kỳ công việc bảo trì hoặc đấu dây nào.
- An toàn pin: Work with batteries carefully. Wear eye protection and avoid contact with battery acid.
2. Sản phẩm hếtview
The Sumry 3.6kW 24V Hybrid Off-Grid Solar Inverter is a versatile power solution featuring a pure sine wave output, an integrated 120A MPPT charge controller, and the ability to operate without a battery. It supports solar panel input up to 500VDC and offers dual AC outputs.

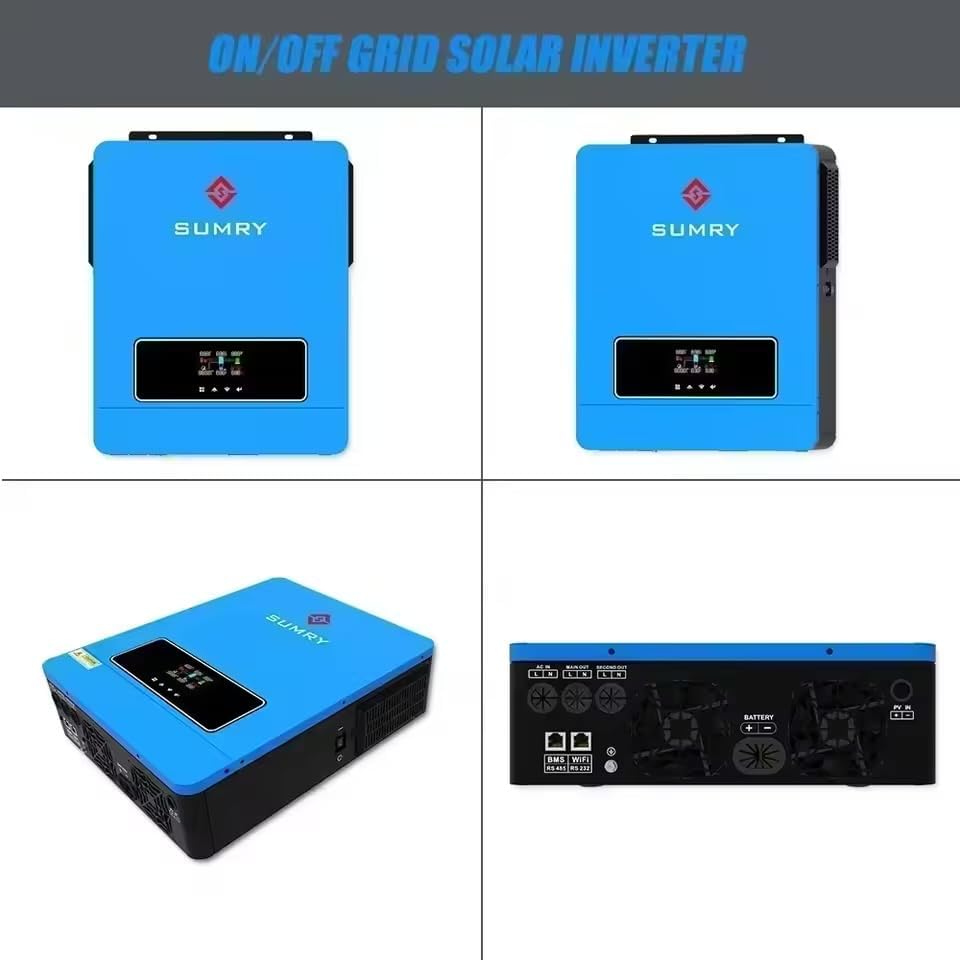

Figure 2.1: Front, side, and top views of the Sumry 3.6kW Hybrid Off-Grid Solar Inverter. The image displays the blue casing, front display panel, and various connection ports on the bottom and side.
2.1 Các tính năng chính
- Hybrid Off-Grid Inverter: Provides 3600W pure sine wave output at 110V/120V.
- Hoạt động không dùng pin: Capable of operating directly from solar panels without a connected battery bank.
- Bộ điều khiển sạc MPPT tích hợp: 120A MPPT controller supports solar input up to 500VDC and a maximum input power of 6200W.
- Khả năng tương thích với hệ thống 24V: Designed for 24V battery systems, suitable for medium-sized off-grid installations.
- Đầu ra kép: Features two independent power outputs for connecting multiple circuits.
- Color Display Panel: Allows easy monitoring of system parameters.
3. Nội dung gói hàng
Sau khi mở kiện hàng, vui lòng kiểm tra xem tất cả các mặt hàng có đầy đủ và không bị hư hỏng hay không:
- Sumry 3.6kW 24V Hybrid Off-Grid Solar Inverter
- Hướng dẫn sử dụng (tài liệu này)
- Phần cứng lắp đặt (vít, neo tường)
- Communication cables (if applicable, for BMS/WiFi/RS485/RS232)
4. Cài đặt và thiết lập
4.1 Lắp đặt biến tần
The inverter is designed for wall mounting. Choose a location that is:
- Thông thoáng: To ensure proper heat dissipation.
- Được bảo vệ: Away from direct sunlight, rain, and excessive dust.
- Có thể truy cập: For wiring connections and display monitoring.
- Chắc chắn: The wall must be able to support the inverter's weight (approximately 3.5 kg).
Use the provided mounting hardware to securely attach the inverter to the wall.
4.2 Kết nối dây
Refer to the diagram below for connection points. Ensure all connections are tight and correct polarity is observed for DC inputs.
Figure 4.1: Inverter dimensions (420mm D x 310mm W x 110mm H) and communication ports. The image shows AC IN, MAIN OUT, SECOND OUT, Battery connections (+/-), PV IN (+/-), and dual communication ports for BMS, WiFi, RS485, and RS232.
- PV Input (PV IN): Connect solar panel strings to the PV input terminals. Observe maximum voltage (500VDC) and current limits.
- Battery Connection (BATTERY): Connect the 24V battery bank to the battery terminals. Ensure correct polarity.
- AC Input (AC IN): Connect the utility grid power to the AC input terminals.
- AC Output (MAIN OUT, SECOND OUT): Connect your loads to the main and secondary AC output terminals.
- Cổng giao tiếp: Use the BMS, WiFi, RS485, or RS232 ports for monitoring and advanced control, as required.
Quan trọng: All wiring must comply with local electrical codes and regulations. Consult a qualified electrician if unsure.
5. Hoạt động
5.1 Bật / Tắt nguồn
- Bật nguồn: Ensure all connections are secure. Turn on the battery breaker (if applicable), then the solar array breaker, and finally the AC input breaker. Press the power button on the inverter.
- Tắt nguồn: Reverse the power-on sequence: turn off AC input breaker, then solar array breaker, then battery breaker, and finally press the power button on the inverter.
5.2 Màn hình và các chỉ báo
The inverter features a color display panel that shows real-time operating status, input/output voltages, currents, power, and various system parameters. Refer to the on-screen menu for navigation and detailed information.
6. Cấu hình
The inverter allows configuration of charging source priority and AC output source priority to optimize energy usage based on your specific needs.
Figure 6.1: Configuration options for DC charging source and AC output source. Displays icons for Solar First, Grid First, Hybrid, and Solar Only for charging, and Solar First, Grid First, Battery First, and Hybrid for AC output.
6.1 Charging Source Priority
This setting determines the preferred energy source for charging the battery (if connected) and powering the loads.
- Solar First: Prioritizes solar power for charging and loads. Utility power is used only when solar is insufficient.
- Grid First: Prioritizes utility power for charging and loads. Solar power is used when utility is unavailable.
- Hỗn hợp: Uses a combination of solar and utility power based on system settings and availability.
- Chỉ năng lượng mặt trời: Charges batteries and powers loads exclusively from solar energy.

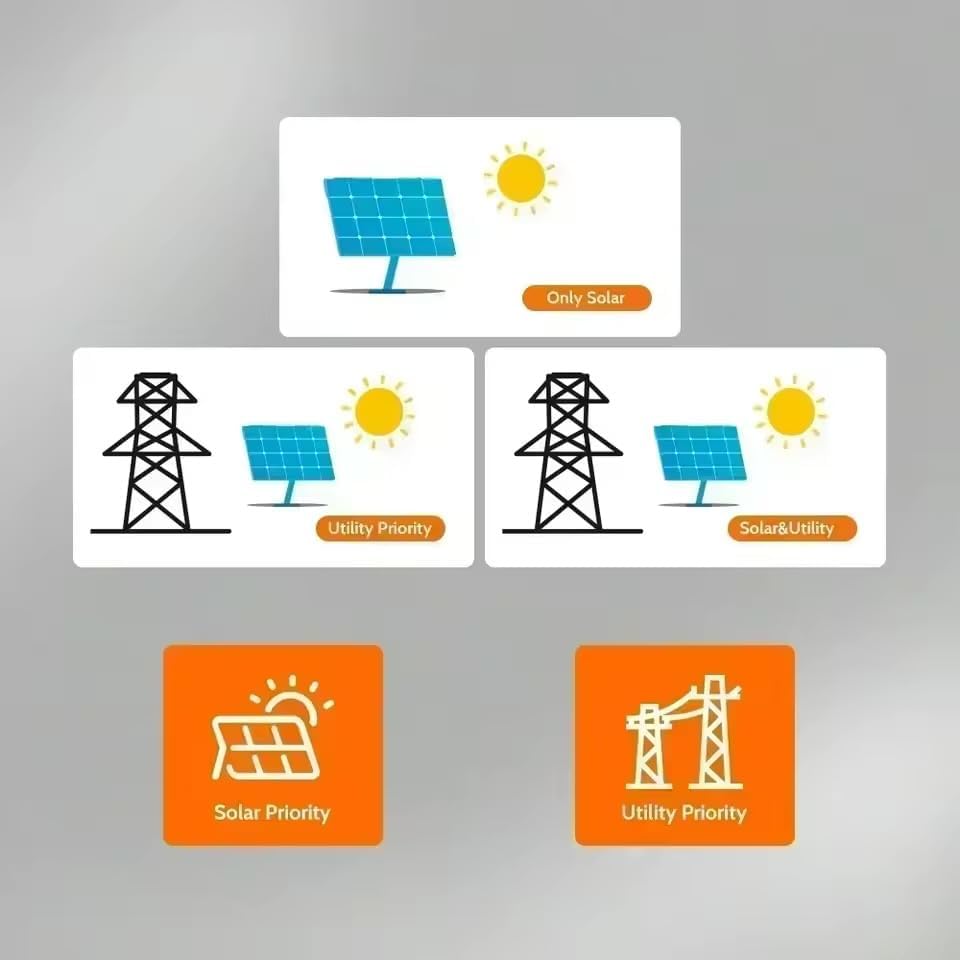

Figure 6.2: Diagrams illustrating 'Only Solar', 'Utility Priority', and 'Solar & Utility' scenarios, along with 'Solar Priority' and 'Utility Priority' selection buttons.
6.2 AC Output Source Priority
This setting determines the preferred energy source for supplying AC power to your connected loads.
- Solar First: Prioritizes solar power to supply loads. Switches to battery or utility if solar is insufficient.
- Grid First: Prioritizes utility power to supply loads. Switches to solar or battery if utility is unavailable.
- Pin đầu tiên: Prioritizes battery power to supply loads. Switches to solar or utility when battery is low.
- Hỗn hợp: Automatically selects the most efficient source (solar, battery, or utility) based on availability and load demand.
7. Bảo trì
Bảo trì thường xuyên sẽ đảm bảo độ bền và hiệu suất tối ưu cho bộ biến tần của bạn.
- Vệ sinh: Vệ sinh bên ngoài biến tần định kỳ bằng khăn khô. Đảm bảo các lỗ thông gió không có bụi bẩn.
- Kết nối: Kiểm tra tất cả các mối nối dây điện hàng năm để đảm bảo độ chắc chắn và có dấu hiệu ăn mòn.
- Môi trường: Đảm bảo môi trường lắp đặt nằm trong phạm vi nhiệt độ và độ ẩm quy định.
- Kiểm tra pin: If using batteries, follow the battery manufacturer's maintenance guidelines.
KHAI THÁC. Xử lý sự cố
If the inverter is not operating as expected, refer to the following basic troubleshooting steps:
| Vấn đề | Nguyên nhân có thể | Giải pháp |
|---|---|---|
| Không có công suất đầu ra | Inverter off, input power disconnected, overload | Check power button, verify solar/battery/utility connections, reduce load. |
| Vol đầu ra thấptage | Dung lượng pin yếutage, excessive load | Charge battery, reduce load. |
| Báo động quá tải | Tải kết nối vượt quá công suất biến tần | Disconnect some loads. |
| Bộ biến tần không sạc được pin | Solar panels not connected, low solar input, charging settings incorrect | Check solar connections, ensure sufficient sunlight, verify charging priority settings. |
For persistent issues or error codes displayed on the screen, consult the full product manual or contact customer support.
9. Thông số kỹ thuật
Key technical specifications for the Sumry 3.6kW 24V Hybrid Off-Grid Solar Inverter:
| Tham số | Giá trị |
|---|---|
| Tên mẫu | Híbrido Off-grid 3.6kw 24v Mppt 120a |
| Công suất định mức | 3600 Watt (3.6 kW) |
| Dạng sóng đầu ra | Sóng sin tinh khiết |
| Hệ thống Voltage | 24V |
| Đầu ra AC Voltage | 110V/120V |
| Tối đa PV đầu vào Voltage | 500VDC |
| Công suất đầu vào PV tối đa | 6200 Watt |
| Bộ điều khiển sạc MPPT hiện tại | 120 Amplà |
| Dung lượng pin (Khuyến nghị) | 100 Ampere Hours (minimum) |
| Kích thước (D x R x C) | 420mm x 310mm x 110mm (approx. 25cm x 15cm x 25cm) |
| Trọng lượng sản phẩm | 3.5 Kilôgam |
| Kiểu hiển thị | 4-Digit LED Display (Color Display Panel) |
| Giao diện truyền thông | BMS, WiFi, RS485, RS232 |
10. Bảo hành và Hỗ trợ
10.1 Thông tin bảo hành
This Sumry Hybrid Off-Grid Solar Inverter comes with a Bảo hành 90 ngày from the date of purchase. This warranty covers manufacturing defects and faulty workmanship under normal use conditions. It does not cover damage caused by improper installation, misuse, accidents, unauthorized modifications, or natural disasters.
Vui lòng giữ lại bằng chứng mua hàng của bạn để yêu cầu bảo hành.
10.2 Hỗ trợ khách hàng
For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact your retailer or the manufacturer's customer support channel. Provide your product model number and purchase details when contacting support.
