Cecotec FastTacker 4000 4V Cordless Stapler and Nailer User Manual

1. Giới thiệu

This manual provides comprehensive instructions for the safe and efficient operation, maintenance, and troubleshooting of your Cecotec FastTacker 4000 4V 1500mAh cordless stapler and nailer. This 2-in-1 tool is designed for various fastening tasks using both staples and nails, offering cordless convenience and durable results.

Image 1.1: The Cecotec FastTacker 4000 cordless stapler and nailer, a versatile 2-in-1 tool for various fastening applications.

2. Hướng dẫn an toàn

WARNING: Read all safety warnings and instructions before using this power tool. Failure to follow the warnings and instructions may result in electric shock, fire, and/or serious injury.

• Luôn đeo kính bảo vệ mắt khi sử dụng dụng cụ.
• Giữ khu vực làm việc sạch sẽ và đủ ánh sáng. Khu vực lộn xộn hoặc tối tăm dễ xảy ra tai nạn.
• Không sử dụng dụng cụ điện trong môi trường dễ nổ, chẳng hạn như nơi có chất lỏng, khí hoặc bụi dễ cháy.
• Tránh xa trẻ em và người đứng xem khi đang vận hành dụng cụ điện. Sự mất tập trung có thể khiến bạn mất kiểm soát.
• Tránh khởi động ngoài ý muốn. Hãy đảm bảo công tắc ở vị trí tắt trước khi kết nối với bộ pin, cầm hoặc mang dụng cụ.
• Không với quá xa. Luôn giữ thăng bằng và đứng đúng cách. Điều này giúp kiểm soát dụng cụ điện tốt hơn trong những tình huống bất ngờ.
• Always disconnect the battery pack before making any adjustments, changing accessories, or storing power tools.
• Sử dụng dụng cụ điện, phụ kiện và các mũi dao, v.v., phù hợp với các hướng dẫn này, có tính đến các điều kiện làm việc và công việc phải thực hiện.
• Do not point the tool at yourself or others.
• Ensure the workpiece is stable before fastening.

3. Nội dung gói hàng

Kiểm tra kỹ xem tất cả các mặt hàng có đầy đủ và trong tình trạng tốt khi mở thùng hàng:

• Cecotec FastTacker 4000 4V 1500mAh Cordless Stapler and Nailer
• Integrated Staple Remover
• Assortment of 9000 Staples and Nails
• Cáp sạc

4. Tính năng sản phẩm

• Hoạt động không dây: Powered by a 4V 1500mAh battery for complete freedom of movement.
• Chức năng 2 trong 1: Compatible with both staples and nails, offering versatility for various projects.
• Deep Fastening: Capable of driving fasteners up to 10 mm (0.39 inches) deep for secure and durable fixings.
• Integrated Staple Remover: Includes a built-in staple remover for easy correction of misplaced or old fasteners.
• Thiết kế công thái học và nhẹ: Designed for comfortable handling and reduced fatigue during extended use.
• Cơ chế an toàn: Features a safety system that prevents accidental firing unless the tool is properly positioned against a surface.

5. Thiết lập

5.1 Sạc pin

Before initial use, fully charge the tool's integrated 4V 1500mAh battery. A full charge typically takes 3 to 5 hours.

1. Locate the charging port on the tool.
2. Connect the charging cable to the tool and then to a suitable power source.
3. The charging indicator light will show the charging status (refer to the tool's specific indicator behavior, usually red for charging, green for charged).
4. Sau khi sạc đầy, ngắt kết nối cáp sạc.

Image 5.1: Connecting the charging cable to the tool. Ensure the battery is fully charged before use.

5.2 Loading Staples or Nails

The FastTacker 4000 is compatible with both staples and nails. Ensure you use the correct type and size for your project.

1. Ensure the tool is switched off and the safety mechanism is engaged.
2. Hãy tìm vị trí cơ cấu tháo băng đạn, thường nằm ở phía dưới hoặc phía sau của dụng cụ.
3. Mở tạp chí ra.
4. Insert a strip of staples or nails into the magazine, ensuring they are oriented correctly (points facing forward).
5. Đóng chặt băng đạn cho đến khi nghe tiếng "tách".

Image 5.2: Loading staples into the tool's magazine. Always ensure correct orientation and secure closure.

6. Hướng dẫn vận hành

Follow these steps for safe and effective operation of your stapler/nailer:

1. Chuẩn bị phôi: Ensure the material you are fastening is clean, dry, and free of obstructions.
2. Vị trí của Công cụ: Place the nose of the tool firmly and squarely against the surface where you intend to fasten. The tool features a safety mechanism that prevents firing if not properly positioned.
3. Activate Fastening: Press the trigger to drive the staple or nail into the material.
4. Check Fastening: After each fastening, inspect the staple or nail to ensure it is properly seated.
5. Sử dụng liên tục: For multiple fastenings, reposition the tool and repeat the process.
6. Tắt nguồn: When finished or taking a break, always switch off the tool and engage any safety locks.

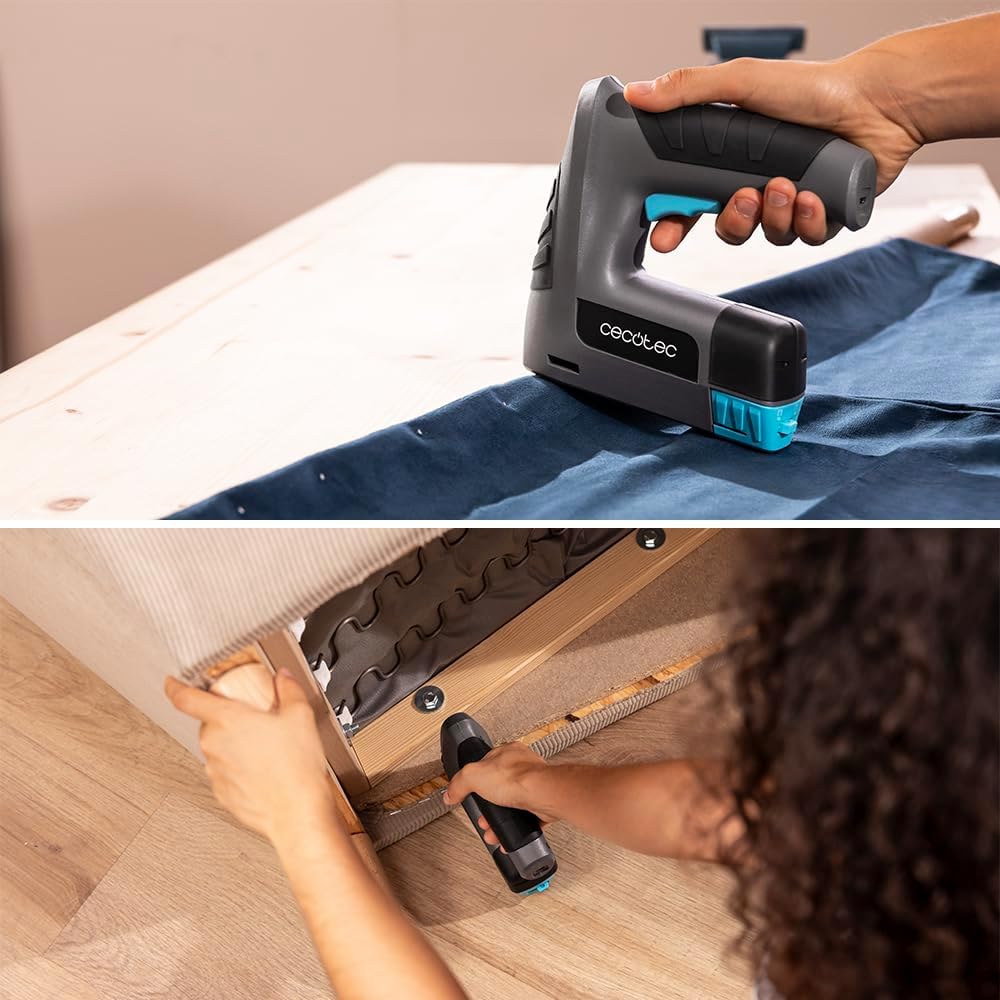

Image 6.1: Demonstrating the use of the stapler for upholstery and the integrated staple remover for corrections.

Image 6.2: Using the tool to fasten canvas to a wooden frame, showcasing its application in crafting and DIY projects.

7. Bảo trì

Regular maintenance ensures the longevity and optimal performance of your FastTacker 4000.

• Vệ sinh: After each use, wipe down the tool with a clean, dry cloth. Do not use harsh chemicals or abrasive cleaners.
• Kiểm tra kho đạn: Periodically check the staple/nail magazine for any debris or bent fasteners that could cause jams.
• Chăm sóc pin: Store the tool with a partially charged battery in a cool, dry place. Avoid fully discharging the battery for extended periods.
• Kho: Store the tool in a secure location, out of reach of children, and away from moisture and extreme temperatures.

KHAI THÁC. Xử lý sự cố

If you encounter issues with your FastTacker 4000, refer to the following common problems and solutions:

8.1 Clearing a Fastener Jam

1. Ngắt nguồn: Always ensure the tool is switched off and the battery is removed (if removable, otherwise ensure it's off).
2. Tạp chí mở: Open the fastener magazine and remove any remaining staples or nails.
3. Access Jam: Carefully inspect the firing area and the magazine track for jammed fasteners. Use pliers or tweezers to gently remove any bent or stuck fasteners. Do not force them.
4. Inspect and Close: Ensure the path is clear, then close the magazine and reload with new, undamaged fasteners.

9. Thông số kỹ thuật

10. Bảo hành và Hỗ trợ

Cecotec provides a commitment to product quality and customer satisfaction.

• Phụ tùng sẵn có: Spare parts for this product are available for a period of 10 years within the EU.
• Hỗ trợ khách hàng: For any questions, technical assistance, or warranty claims, please contact Cecotec customer service. Refer to the official Cecotec webThông tin liên hệ có thể tìm thấy trên trang web hoặc bao bì sản phẩm.

Image 10.1: Cecotec's commitment to customer service, indicating support is available for product inquiries.
